Đo kiểm DCI: 5 bước không thể thiếu trước khi vận hành mạng quang

Đo kiểm DCI: tại sao không thể thiếu trước khi vận hành mạng quang?

Một hệ thống kết nối liên trung tâm dữ liệu – Data Center Interconnect (DCI) có thể được đầu tư với các thiết bị truyền dẫn hiện đại nhất, tuyến cáp quang đắt tiền cùng cấu trúc kiến trúc tối ưu. Tuy nhiên, nếu thiếu đi quy trình nghiệm thu kỹ thuật bài bản, những lỗi cực kỳ nhỏ ở lớp vật lý (Physical Layer) vẫn có thể trở thành “ông ba bị” kéo sập hiệu năng của toàn bộ hệ thống số.

Đối với các liên kết tốc độ cao hiện nay như 100G, 400G hay thậm chí là 800G, các tiêu chuẩn về chất lượng truyền dẫn quang ngày càng trở nên khắt khe. Chỉ một đầu connector bị nhiễm bẩn, một mối hàn có suy hao vượt ngưỡng hay một đoạn dây nhảy bị uốn cong quá mức cũng đủ để làm tăng tỷ lệ lỗi bit (BER), sụt giảm băng thông hoặc gây gián đoạn dịch vụ nghiêm trọng.

Chính vì vậy, công tác đo kiểm DCI không đơn thuần là bước nghiệm thu bàn giao thủ công trên giấy tờ, mà nó là nền tảng cốt lõi giúp đảm bảo hệ thống vận hành an toàn và ổn định trong suốt toàn bộ vòng đời khai thác.

1. Quy trình 5 bước đo kiểm DCI tiêu chuẩn kỹ thuật

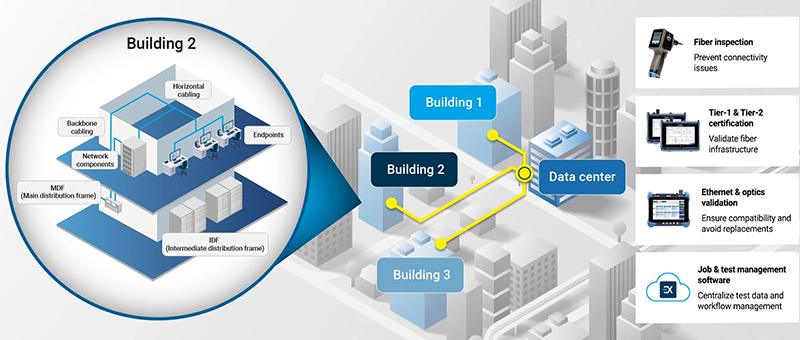

Một quy trình đo kiểm DCI toàn diện được chia làm 5 giai đoạn nối tiếp nhau chặt chẽ, đi từ lớp hạ tầng cơ bản nhất lên tới tầng dịch vụ và giám sát thời gian thực.

Bước 1: Khảo sát và chứng nhận chất lượng hàn nối (Fiber Splice Validation)

Ngay sau khi đội ngũ kỹ thuật hoàn thành việc thi công cáp quang trục, tất cả các mối hàn và đầu kết nối quang cần phải được kiểm tra ngay lập tức để đảm bảo đáp ứng chính xác tiêu chuẩn thiết kế.

• Mục tiêu: Phát hiện sớm các lỗi phát sinh trong lúc hàn nối; kiểm tra các chỉ số suy hao quang và phản xạ.

• Ý nghĩa: Việc xác thực sớm ở bước này giúp doanh nghiệp giảm thiểu tối đa rủi ro phải triển khai, sửa chữa lại sau khi toàn bộ dự án đã hoàn thành.

Bước 2: Xây dựng “hồ sơ sức khỏe” tuyến cáp (Fiber Characterization)

Sau khi lắp đặt hoàn thiện lớp vật lý, toàn bộ tuyến cáp quang kết nối giữa các DC cần phải được đánh giá chi tiết bằng các phép đo chuyên sâu. Bộ dữ liệu này sẽ được lưu trữ để làm Baseline (Bộ dữ liệu tham chiếu nền).

Các phép đo bắt buộc trong giai đoạn này bao gồm:

• Đo OTDR: Xác định sơ đồ tuyến, suy hao điểm, suy hao mối hàn và phát hiện các điểm bất thường.

• Đo OLTS: Kiểm tra suy hao chèn tổng thể của toàn bộ tuyến cáp quang.

• Đo CD (Tán sắc sắc thể) & PMD (Tán sắc chế độ phân cực): Đánh giá độ méo tín hiệu ánh sáng – yếu tố ảnh hưởng trực tiếp đến khả năng truyền dẫn băng thông cao tốc trên khoảng cách xa.

Ví dụ thực tế: Baseline giống như một “hồ sơ bệnh án” ban đầu của mạng cáp quang. Khi hệ thống vận hành xảy ra sự cố đột xuất, đội ngũ kỹ sư chỉ cần đo lại và đối chiếu với dữ liệu Baseline này là có thể định vị chính xác vị trí lỗi chỉ trong vài phút.

Bước 3: Kiểm thử liên kết truyền dẫn tốc độ cao (High-Speed Link Activation)

Khi lớp vật lý đạt tiêu chuẩn, bước tiếp theo trong quy trình đo kiểm DCI là xác nhận khả năng chịu tải và hiệu năng thực tế của liên kết truyền dẫn cao tốc.

Đối với các hệ thống mạng Ethernet tốc độ từ 100G đến 800G, kỹ sư cần đo kiểm và đánh giá các chỉ tiêu kỹ thuật quan trọng sau:

• Bit Error Rate (BER): Tỷ lệ lỗi bit trên đường truyền.

• Throughput & Latency: Băng thông thực tế đạt được và độ trễ phản hồi.

• Jitter & Frame Loss: Độ biến động trễ và tỷ lệ mất khung dữ liệu.

Bước 4: Xác nhận và nghiệm thu chất lượng dịch vụ (Service Activation)

Một tuyến cáp quang có các liên kết truyền dẫn đạt chuẩn chưa đồng nghĩa với việc các dịch vụ phân tán đã sẵn sàng chạy mượt mà.

Ở bước này, quy trình nghiệm thu yêu cầu giả lập và kiểm thử trực tiếp các tầng dịch vụ để chứng thực cam kết chất lượng dịch vụ:

• Kiểm tra dịch vụ mạng ứng dụng Carrier Ethernet và IP Services.

• Đo lường các thông số QoS (Quality of Service) và đối chiếu với SLA (Service Level Agreement) cam kết với khách hàng.

Bước 5: Giám sát sợi quang chủ động sau vận hành (Live Fiber Monitoring)

Khi hệ thống DCI chính thức đi vào khai thác, công tác giám sát đóng vai trò sống còn để duy trì chỉ số uptime tối đa. Thay vì chờ mạng hỏng rồi mới sửa (bảo trì bị động), các trung tâm dữ liệu lớn hiện nay đang ứng dụng hệ thống giám sát sợi quang tự động theo thời gian thực (Remote Fiber Testing and Monitoring – RFTM).

[Hệ thống RFTM] --(Quét 24/7)--> [Tuyến Cáp DCI] --(Phát hiện suy hao)--> [Cảnh báo Kỹ sư]

Giải pháp này giúp doanh nghiệp:

• Tự động phát hiện các điểm suy hao bất thường phát sinh theo thời gian.

• Cảnh báo tức thời khi xảy ra sự cố đứt cáp quang do ngoại lực.

• Định vị chính xác điểm xảy ra sự cố trên bản đồ số, rút ngắn tối đa thời gian khắc phục sự cố (MTTR).

2. Thách thức lớn nhất trong công tác đo kiểm DCI hiện nay là gì?

Trong thực tế vận hành tại Việt Nam, rất nhiều doanh nghiệp vẫn đang sử dụng phương thức đo kiểm truyền thống: Sử dụng nhiều thiết bị đo kiểm rời rạc, thủ công cho từng công đoạn. Cách làm này mang lại nhiều bất cập:

1. Dữ liệu phân tán: Kết quả đo từ máy OTDR, máy đo BER, máy đo công suất nằm rải rác ở nhiều định dạng, file báo cáo khác nhau, rất khó để số hóa quản lý.

2. Lãng phí thời gian: Kỹ sư mất nhiều công sức để tổng hợp, đối chiếu thông số khi cần phân tích chuyên sâu.

3. Rủi ro sai số cấu hình: Việc nhập các thông số đo kiểm bằng tay ngoài hiện trường rất dễ dẫn đến những sai sót không đáng có.

Xu hướng công nghệ hiện đại: Các nhà mạng và Data Center lớn đang chuyển dịch sang sử dụng các hệ sinh thái đo kiểm tích hợp, có khả năng bao phủ toàn bộ vòng đời của hệ thống Data Center Interconnect (DCI) – từ chứng nhận hạ tầng, kiểm thử dịch vụ tốc độ cao đến giám sát tự động 24/7. Giải pháp đồng bộ này giúp chuẩn hóa dữ liệu, tăng độ chính xác tuyệt đối và tối ưu hóa chi phí vận hành (OPEX) trong dài hạn.

Đo kiểm DCI: Lời kết & Đón đọc bài viết tiếp theo

Hoạt động đo kiểm DCI toàn diện là tấm khiên bảo vệ dòng chảy dữ liệu của doanh nghiệp trước những rủi ro ở lớp vật lý mạng quang. Hạ tầng càng được đo kiểm kỹ lưỡng, hệ thống AI và Cloud Computing của bạn càng vận hành ổn định.

Trong bài viết tiếp theo, STI Việt Nam sẽ cùng bạn phân tích chuyên sâu về Hollow Core Fiber (Cáp quang lõi rỗng) – công nghệ đột phá mới được thiết kế riêng cho các AI Data Center nhằm giảm thiểu độ trễ xuống mức tối đa. Chúng tôi cũng sẽ phân tích vì sao công nghệ này lại đòi hỏi những phương pháp đo kiểm hoàn toàn khác biệt so với cáp quang truyền thống. Hãy cùng đón đọc!
